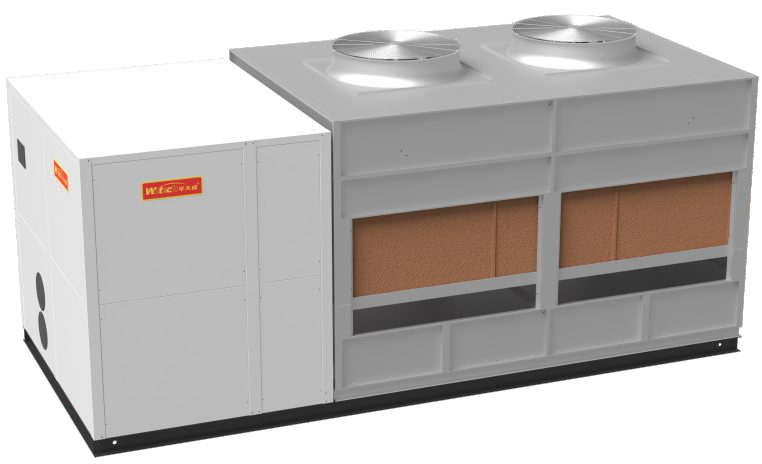

Yağsız İnvertör Manyetik Levitasyonlu Ayırıcı Entegre Evaporatif Soğutma Soğutma Gruplu Ünite

Ürün Genel Bakışı

Günümüzün giderek azalan enerji kaynakları dünyasında Wotech, müşteri ihtiyaçlarını sürekli olarak karşılamaya bağlı kalmaktadır. Küresel bir çevre misyonu ve enerji verimliliğini artırmaya yönelik bir gelecek vizyonu doğrultusunda, yüksek güvenilirliğe sahip yeni nesil entegre evaporatif yoğuşmalı manyetik levitasyonlu soğutma gruplarını başarıyla piyasaya sürdük. Bu başarı, soğutma ve iklimlendirme alanındaki en son teknolojik gelişmeler üzerine inşa edilmiştir. Bu ürün, Wotech'in birçok teknolojik başarısını entegre eder: Yüksek verimli evaporatif yoğuşma teknolojisi, Yüksek verimli manyetik levitasyon teknolojisi, Kendiliğinden uyum sağlayan diferansiyel basınç yağ besleme ve verimlilik artırma teknolojisi, Evaporatif soğutma grubu ısı geri kazanım teknolojisi, Yüksek verimli çok kademeli yağ ayırma teknolojisi ve daha fazlası. Wotech'in 20 yıllık teknolojik uzmanlığının mükemmel bir doruk noktasıdır.

Wotech Entegre Evaporatif Yoğuşmalı Manyetik Levitasyonlu Soğutma Grubu, dahili soğutma kaynağı ve soğutulmuş su güç modüllerine sahip yüksek verimli bir manyetik levitasyonlu soğutma grubudur. Geleneksel su soğutmalı soğutma gruplarını, soğutma kulelerini, soğutma suyu pompalarını, soğutulmuş su pompalarını ve sabit basınçlı besleme suyu cihazlarını entegre eder. Müşterilerin verimli çalışma için yalnızca soğutulmuş su borularını ve güç kaynağını bağlaması yeterlidir. Bir çerçeveye monte edilmiş oda sistemi olarak, geleneksel klima odalarının yerini doğrudan alabilir ve dış mekan kurulumu için yeni bir soğutulmuş su sistemi türü olarak hizmet eder. Bu ürün, metro, otel, okul, alışveriş merkezi, hastane ve diğer mekanlardaki merkezi klima projeleri için yaygın olarak uygulanabilir. Ayrıca, elektronik ve hassas aletler gibi endüstriyel üretim sektörlerinde proses soğutması için de kullanılabilir. Ulusal enerji tasarrufu ve emisyon azaltma politikalarının uygulanmasıyla, Wotech'in entegre evaporatif yoğuşmalı manyetik levitasyonlu soğutma grupları giderek daha fazla tercih edilecektir.

Ürün Özellikleri

Yüksek Enerji Verimliliği

Sel Tipi Evaporatif Soğutma Özel Yüksek Verimli Vidalı Kompresör: En gelişmiş vidalı profil tasarımına, yüksek

Hassas işleme teknikleri %95'e varan hacimsel verimlilik sağlar; Uluslararası alanda tanınmış yüksek verimli flororezistan motorlar, çeşitli

Tüm çalışma koşullarında en yüksek verimlilikle çalışır.

Yüksek Verimli Sel Tipi Evaporatör: Sel tipi evaporasyon teknolojisi kullanılarak, geleneksel kuru evaporatörlere kıyasla daha yüksek termal verimlilik sunar.

Üç kattan fazla artış ve ünitenin soğutma enerji verimliliği %14 oranında artırılabilir.

Yüksek Verimli Evaporatif Yoğuşturucu:

☆ Soğutucu akışkanın yoğuşma ısısı doğrudan dış havaya ve suya atılır, bu da soğutma suyu sisteminde ara bir ısı değiştirme aşamasına gerek bırakmaz. Bu, ünitenin yoğuşma sıcaklığını geleneksel su soğutmalı ünitelere kıyasla yaklaşık 4°C azaltarak soğutma verimliliğini %12 artırır. Ayrıca soğutma suyu pompalarına olan ihtiyacı ortadan kaldırarak güç tüketimini önemli ölçüde azaltır.

☆ Dolaşan su püskürtme sistemi, sürekli ve homojen su dağılımını sağlamak için yüksek akışlı, tıkanmaya dayanıklı sepet tipi nozullar kullanır. Bu, su, hava ve soğutucu akışkan arasındaki kapsamlı ısı değişimini kolaylaştırır ve yoğuşturucunun optimum ısı transfer performansını garanti eder.

☆ Soğutma için PVC dolgulu, hava-hava ters akışlı ısı değiştirme teknolojisi kullanılarak, yüksek verimli soğutucu akışkan yoğuşması sağlanır.

Kendi Kendine Yeten Soğutma Kaynağı: Kompresör, yoğuşturucu fanı ve su pompası ile tam entegredir. Kısmi yük altında çalışırken, yoğuşturucu fanı ve su pompası otomatik olarak yükü azaltır veya kapanır. Bu, su soğutmalı sistemlerde kompresör yüke girip durduktan sonra soğutma suyu pompası ve soğutma kulesinin tam yükte çalışmaya devam etmesi dezavantajını etkili bir şekilde ortadan kaldırır ve klima sisteminin çalışma verimliliğini önemli ölçüde artırır.

Kademesiz Enerji Kontrolü: Ünite, soğutulmuş su sıcaklığı dalgalanmalarına dayanarak soğutma yükünü gerçek zamanlı olarak izlemek için bulanık mantık kontrolü kullanır ve dinamik yük değişikliklerine uyum sağlamak için kompresör kapasitesinin kademesiz ayarlanmasını sağlar. Bu, su sıcaklığı kontrol doğruluğu ±0.5°C'ye ulaşan yüksek kısmi yük verimliliği elde eder.

Olağanüstü Kalite

Yüksek Güvenilirlikli Kompresör: Vidalı kompresör daha az hareketli parçaya sahiptir. Uluslararası alanda tanınmış markası, entegre bir PTC elektronik koruma modülüne sahip yüksek verimli bir flororezistan motor içerir. Ana mil için İsveç SKF rulmanları ile donatılmış olup, 100.000 saate kadar kullanım ömrüne sahiptir. Bugüne kadar, dünya çapında on binlerce bu tür kompresör çalışmaktadır.

Her ünite, tüm makinede veya bileşenlerinde herhangi bir sızıntı noktası olmadığından emin olmak için titiz hava geçirmezlik ve vakum testlerinden geçer. Katı performans, korozyon direnci ve dayanıklılık testleri, her ünitenin yüksek güvenilirliğe sahip bir ürün olmasını garanti eder.

Evaporatif yoğuşturucu çerçevesi ve gövde plakaları, günümüzün en korozyona dayanıklı malzemelerinden bazıları olan birinci sınıf galvanizli alüminyum-çinko levhalar veya paslanmaz çelik levhalar kullanır. Servis ömürleri sıradan galvanizli levhalardan 3 ila 6 kat daha uzundur, yüksek termal direnç, mükemmel ısı toleransı ve estetik açıdan hoş bir görünüm gibi avantajlar sunar. Kaynaktan sonra, ısı değiştirici korozyon direncini artırmak için kapsamlı sıcak daldırma galvaniz işleminden geçer.

Ünitenin soğutma suyu sistemi, açık döngü soğutma suyundan kireci gidermek, algleri ortadan kaldırmak ve çalışma verimliliğini ve güvenilirliğini artırmak için elektronik bir kireç çözücü ile donatılmıştır.

Güvenilir Yağ Arıtma Sistemi: Kompresör patentli yüksek verimli bir yağ ayırıcı içerirken, harici bir ünite ikincil yağ giderme için mekanik ve adsorpsiyon teknolojilerini birleştirir. Ek olarak, benzersiz bir evaporatör konsantrasyonu ve ejektör yağ dönüş teknolojisi kullanılır. Bu, ünitenin güvenilirliğini sağlarken ısı değiştirme verimliliğini artırır.

Kendiliğinden Uyum Sağlayan Diferansiyel Basınç Yağ Besleme ve Verimlilik Artırma Teknolojisi (Opsiyonel) ☆ Kışın düşük sıcaklıkta soğutma sırasında, gerekli minimum eşik değerinde deşarj basıncını korumak için kompresör deşarj basıncı dengeleme vanasının açıklığını otomatik olarak ayarlar. Bu, gerekli yağ besleme diferansiyel basıncını sağlarken ünite çalışma verimliliğini artırır.

Kolay Kurulum

Entegre bir yapısal tasarıma sahip olan kompresör, evaporatör, evaporatif yoğuşturucu, soğutulmuş su hidrolik modülü (soğutulmuş su pompası, su filtresi ve besleme suyu vanası dahil) ve su arıtma sistemi modüler bir çerçeve içinde barındırılır. Bu kompakt yapı, ayak izini en aza indirir ve müşterilerin verimli çalışma için yalnızca soğutulmuş su borularını ve güç kaynağını bağlamasını gerektirir. Ünite, büyük bileşenleri daha küçük parçalara ayırarak kolay nakliye ve yerinde kaldırma için modüler bir tasarım kullanır. Tek ünite çalışmasına veya herhangi bir boyuttaki en fazla üç tek kompresörlü modüler ünitenin ağ üzerinde çalışmasına olanak tanır.

Sessiz Çalışma

Yarı hermetik vidalı kompresör, standart ekipman olarak tabanda titreşim sönümleyici pedlere sahip çift cidarlı bir kabuk yapısına sahiptir ve düşük gürültü seviyeleriyle sorunsuz ve güvenilir bir çalışma sağlar. Yoğuşturucu, evaporatif soğutma için özel olarak tasarlanmış, öne eğimli kanatlara ve aerodinamik bir giriş kanalına sahip bir alüminyum alaşımlı eksenel fan kullanır. Bu konfigürasyon, düşük hava direnci, yüksek hava akışı, düşük gürültü ve yüksek verimlilik sunar.

Akıllı Kontrol

1. Akıllı Kontrol

☆ Ünite, hassas kontrol, kapsamlı işlevsellik ve yüksek otomasyon sunan gelişmiş bir mikrobilgisayar denetleyicisi kullanır.

☆Çeşitli kullanıcı ihtiyaçlarını karşılamak için birden fazla çalışma modu ayarı sunar;

☆ Birden fazla otomatik koruma kontrolü, ünitenin çalışma güvenliğini sağlar;

☆10 inç dokunmatik ekran, ünite çalışma parametrelerinin kapsamlı izlenmesini sağlar. Kullanıcı dostu arayüz, sezgisel çalışma sağlayarak gerçek tek dokunuşla başlat/durdur işlevselliği sağlar.

2. Çoklu Ünite Grup Kontrol Sistemi (Opsiyonel)

☆Çoklu ünite grup kontrol sistemleri, iklimlendirme sistemleri için gerçek zamanlı yükleri otomatik olarak hesaplar. Eş zamanlı olarak, her cihaz için performans eşleştirmesi ve enerji verimliliği hesaplama modellerine dayanarak, optimum çalışma planlarını ve kontrol stratejilerini otomatik olarak seçerler. Bu, kompresör, soğutulmuş su pompası ve evaporatif yoğuşturucu sirkülasyonunu akıllıca yönetir. Değişken yük koşulları altında iklimlendirme sisteminin gerçek zamanlı çalışma verimliliğini etkili bir şekilde artırır, su sıcaklığı kontrol stabilitesini ve doğruluğunu iyileştirir, genel sistem enerji verimliliğini artırır ve operasyonel enerji tüketimini ve maliyetlerini azaltır.

☆Kendi kendine yeten su soğutma modüllerine sahip aynı modelden en fazla 8 evaporatif soğutma ünitesinin ağ grup kontrolünü destekler;

☆Herhangi bir modelden en fazla 8 evaporatif soğutma ünitesinin ve ilgili soğutulmuş su elektrik vanalarının (isteğe bağlı) ve harici su basıncı modüllerinin ağ grup kontrolünü destekler.

Teknoloji Avantajları

Ekonomik Karşılaştırma

Uygulama Projesi Analizi:

Belirli bir projedeki klima için bina alanı 7.500 m²'dir. Soğutma yükü endeksi 150 W/m²'dir. Tasarım soğutma yükü 1.125 kW'dır. Soğutma çalışma süresi 180 gündür, günde 10 saat çalışma. Ünite verimliliği 0.75'tir. Endüstriyel elektrik oranları 1.0 $/kWh olarak hesaplanır.
