Marka Adı: | Wotech |
Model Numarası: | WBC-52.5C-B-S(KE) |

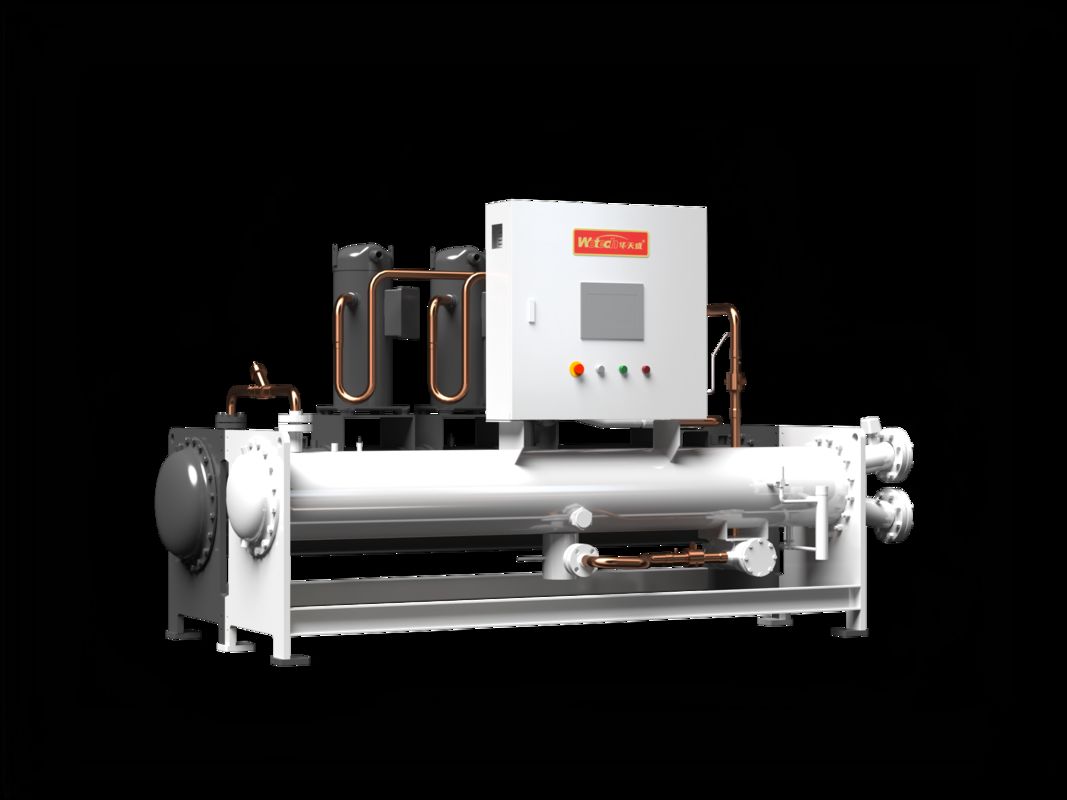

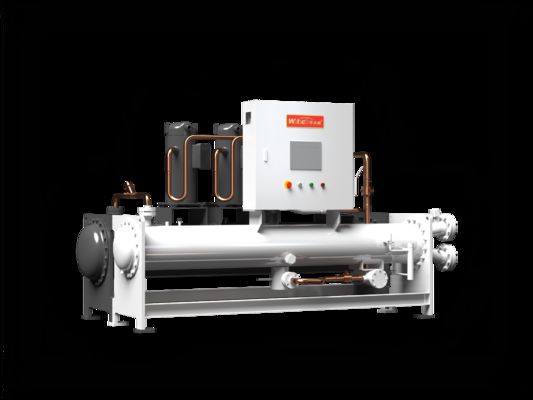

Endüstriyel süreç soğutması için yüksek verimli su soğutmalı soğutucular
Yüksek verimlilikli kompresör
Yüksek verimlilikli çift vidalı kompresör
Kompresörün, enerji verimliliğini en üst düzeye çıkarmak için işlem sıcaklığı gereksinimlerine göre çıkışı ayarlamasına olanak sağlayan segmentli veya adımsız kapasite modülasyonu özellikleri.Yarımhermetik tasarım, şaft mühürlerine olan ihtiyacı ortadan kaldırır, sızıntı sorunlarını çözmek ve genel güvenilirliği artırmak.Motor, bakımı ve servisini kolaylaştırmak için kompresör gövdesinden ayrı bir şekilde yerleştirilmiştir.En son asimetrik rotor profilini içerir., 5 loblu erkek rotoru ve 6 loblu kadın rotoru ile.Bunlar, en iyi diş boşluğunu sağlamak ve sürekli çalışma koşullarında bile yüksek hacimik verimliliği korumak için özel yüksek hassaslıklı öğütme makineleri kullanan hassaslıklı öğütme makineleridir..
Yüksek verimli, mühürlü, florine dayanıklı, enerji tasarruflu ve son derece güvenilir bir motorla donatılmıştır.
En az enerji kaybı ve yüksek mekanik verimliliği sağlayan bir aktarım ocağının gerekliliğini ortadan kaldırır.
Serbestleme Limanı:Açma sırasında kompresörün ters dönmesini önlemek için bir kontrol valfi ile donatılmıştırElektronik Koruma Modülü: Serbestleme sıcaklığının, motor sıcaklığının ve voltajın gerçek zamanlı izlenmesi;korur.
Kompresör anormal çalışma sırasında.
Yarım-Hermetik Desiqn:Mühite ve gövde, daha kolay bakım için ayrı ayrı tasarlanmıştır. Kapasite Kontrol Valfi: Adımlı veya adımsız kapasite düzenlemesini destekler.
Dahili Yüksek Verimlilikli Yağ Ayrıcı: Yıkılmış doktil demir yapısı gürültüyü% 50 oranında azaltır, % 99.79'a kadar yağ ayırma verimliliği ile yüksek hassasiyetli filtre ağı kullanır,Kompresördeki uygun yağ seviyelerinin sağlanması ve buharlaştırıcı sıvı değişimi verimliliğinin iyileştirilmesi.
Çift vidalı rotörler:En son asimetrik diş profili, minimal dişler arası basınç farkı ve geri akış portları ile yüksek hacimsel verimliliğe neden olur.
Doğrudan tahrik motoru: Mekanik iletimden enerji kaybı yok, yüksek verimlilik, düşük hızlı kompresör çalışması ve düşük gürültü.
Yüksek hassasiyetli rulmanlar:FAG (Almanya) ve SKF (İsveç) 'den yüksek hassasiyetli rulmanlar ithal etti.
US LEESON Motor: Yüksek verimlilikte, soğutucu soğutma ile oksijene dayanıklı mühürlü motor, ısı emisyonunu en aza indirir ve enerji verimliliğini artırır.
Süpürme portu:Soğutucu geri kazanmadan kompresör bakımını sağlayan bir emici kapama valfi ile donatılmıştır.
Yağ Filtresi:Elektronik genişleme valfi gibi önemli bileşenlerin tıkanmasını önlemek için temiz yağlama yağını sağlar.
KONDENSATÖR
Yüksek Verimlilikli Kondansör
İnce sıvı film ve düşük termal direnci için bir iğne tipi yapısal tasarımı ile.
Ölü bölge olmadan düzenli bir akış sağlamak için bir soğutucu dağıtıcı ile donatılmıştır.
Gelişmiş boru düzenleme teknolojisi yüksek ısı transferi verimliliği sağlar.
Alt soğutma bölgesindeki çok aşamalı alt soğutma tasarımı, ünitenin genel enerji verimliliğini önemli ölçüde artırır.
Buharlaştırıcı
Yüksek Verimlilikli Buharlaştırıcı
Yüksek verimli buharlaştırıcı, soğutucu maddenin eşit dağılımını sağlar.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
Tekel dağıtım için iki aşamalı sıvı dağıtıcısı ile donatılmış, buharlaştırıcı çıkışı ise sıvının kompresöre taşınmasını etkin bir şekilde önlemek için bir emme baffle tasarımına sahiptir.Düzensiz boru grubu bölme teknolojisi istikrarlı ısı aktarımını sağlarBağımsız bir petrol geri dönüş limanı, tam yük koşullarında etkili bir petrol geri dönüşü sağlamak için tasarlanmıştır.
Özellikler
Model numarası. | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
Açıklama | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Soğutma Durumu Soğutma suyu sıcaklığı: W30-35°C Soğutulmuş Su Sıcaklığı: W17~12°C |
Soğutma kapasitesi(Kullanıcı Tarafı) | KW: | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Girdi Gücü | KW: | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Mevcut | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Maksimum Girdi Gücü | KW: | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Maks. Girdi Akımı | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Güç kaynağı | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
Kompresör | Türü | Kaydır | Kaydır | Kaydır | Kaydır | Siktir et. | Siktir et. | Siktir et. | |
Soğutucu | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
miktarı | Çizgi | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Başlamanın yolu | Aç/kapalı | Aç/kapalı | Aç/kapalı | Aç/kapalı | Aç/kapalı | Aç/kapalı | Aç/kapalı | ||
Enerji ayarlama aralığı | % 100 | % 100 | % 100 | % 100 | % 100 | % 100 | % 100 | ||
Buharlaştırıcı | Türü | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | |
Soğuk su tarafındaki su akışı | M3/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Soğutulmuş su tarafındaki su direnci | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Soğutulmuş su tarafı arayüzü | inç | G2 | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Dondurucu çözeltinin sıcaklık aralığı | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
Kondansör | Türü | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | Kabuk içi | |
Soğuk su tarafındaki su akışı | M3/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Soğutulmuş su tarafındaki su direnci | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Soğutulmuş su tarafı arayüzü | inç | G2 | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Dondurucu çözeltinin sıcaklık aralığı | °C | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | |
Su tankı hacmi | L | 150 | 200 | 300 | 600 | / | / | / | |
Birim Boyutu | L / W / H | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
Birim ağırlığı | Kilo | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Ağırlık Operasyonu | Kilo | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
