Marka Adı: | Wotech |
Model Numarası: | WBC-65RTP-BS (KE-CXF) |

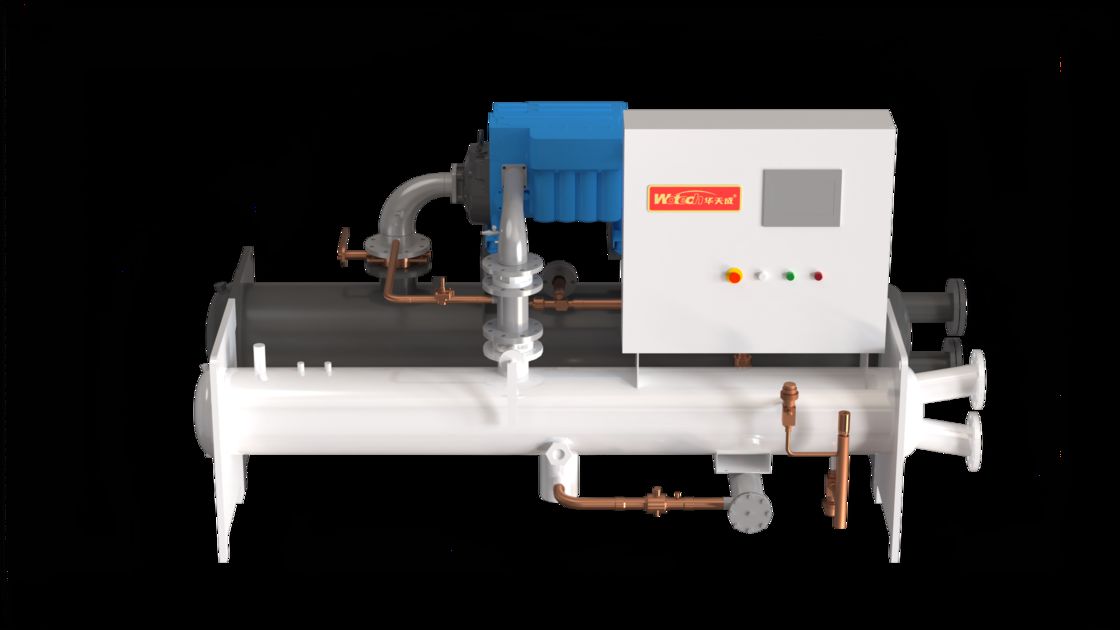

Yağsız Manyetik Yataklı İnverterli Soğutucu | Yüksek Verimli Soğutma Çözümü
Enerji tasarrufu ve yağsız
Wotech'in Yeni Nesil Üst Düzey Manyetik Levitation Soğutucusu, manyetik levitasyon teknolojisini entegre eder. Havacılık güç teknolojisi, kalıcı mıknatıslı senkron motor teknolojisi, DC inverter teknolojisi ve düşen film evaporatör teknolojisi, üstün performans ve enerji verimliliği sağlar.
Manyetik Levitation Teknolojisi
Motor mili ve pervane düzeneği, dijital olarak kontrol edilen manyetik yataklar kullanılarak dönme sırasında askıya alınır, metal-metal temasını ve mekanik aşınmayı tamamen ortadan kaldırır. Beş set konum sensörü, mil yer değiştirmesini gerçek zamanlı olarak algılar. Yatak Manyetik Kontrol Kontrol Cihazı (BMcC), akımı düzenleyerek manyetik alan gücünü ayarlar, rotoru hassas bir şekilde ortalayarak güvenli ve istikrarlı çalışma sağlar. Maksimum mil hızı: 48.000 rpm
Konum sinyali yanıt frekansı: 50 kHz. Gerçek zamanlı düzeltme oranı: saniyede 100.000'e kadar ayarlama.
Model No. | WBC-65RTP-B-S(KE-CXF) | WBC-80RTP-B-S(KE-CXF) | WBC-125RTP-B-S(KE-CXF) | WBC-150RTP-B-S(KE-CXF) | WBC-200RTP-B-S(KE-CXF) | WBC-250RTP-B-S(KE-CXF) | ||
Açıklama | USRT | 65 | 80 | 125 | 150 | 200 | 250 | |
Soğutma Koşulu Soğutma Suyu Sıcaklığı:W30-35°C Soğutulmuş Su Sıcaklığı:W17~12°C |
Soğutma Kapasitesi(Kullanıcı Tarafı) | KW | 228.8 | 281.6 | 440.0 | 528.0 | 704.0 | 880.0 |
Giriş Gücü | KW | 37.8 | 44.8 | 67.9 | 82.4 | 102.8 | 195.1 | |
Akım | A | 67.7 | 80.2 | 121.5 | 147.4 | 183.9 | 349.1 | |
EER | W/W | 6.05 | 6.28 | 6.48 | 6.41 | 6.85 | 4.51 | |
IPLV | W/W | 7.92 | 8.93 | 9.71 | 10.53 | 10.70 | 9.51 | |
Maksimum Giriş Gücü | KW | 45.4 | 53.8 | 81.5 | 98.8 | 123.3 | 234.1 | |
Maks. Giriş Akımı | A | 81.2 | 96.3 | 145.8 | 176.8 | 220.6 | 418.9 | |
Güç Kaynağı | V/PH/HZ | 380V 3N~ 50HZ | ||||||
Kompresör | Tip | Manyetik levitasyon yağsız İnverter santrifüj | ||||||
Soğutucu Akışkan | R134a | R134a | R134a | R134a | R134a | R134a | ||
Miktar | Set | 1 | 1 | 1 | 1 | 1 | 2 | |
Başlangıç Şekli | İnverter | İnverter | İnverter | İnverter | İnverter | İnverter | ||
Enerji Ayar Aralığı | %40~100 | %40~100 | %40~100 | %40~100 | %40~100 | %40~100 | ||
Evaporatör | Tip | Tam Düşen-Dolgu Tipi | ||||||
Soğutulmuş su tarafındaki su akışı | m³/sa | 39.4 | 48.4 | 75.7 | 90.8 | 121.1 | 151.4 | |
Soğutulmuş su tarafındaki su direnci | Kpa | 100 | 100 | 100 | 100 | 100 | 100 | |
Soğutulmuş su tarafı arayüzü | inç | DN100 | DN100 | DN150 | DN150 | DN150 | DN200 | |
Donma çözeltisi sıcaklık aralığı | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
Kondenser | Tip | Boru içinde Kabuk | ||||||
Soğutulmuş su tarafındaki su akışı | m³/sa | 49.2 | 60.5 | 94.6 | 113.5 | 151.4 | 189.2 | |
Soğutulmuş su tarafındaki su direnci | Kpa | 80 | 80 | 80 | 80 | 80 | 80 | |
Soğutulmuş su tarafı arayüzü | inç | DN100 | DN100 | DN150 | DN150 | DN150 | DN200 | |
Donma çözeltisi sıcaklık aralığı | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
Ünite Boyutu | U / G / Y | mm | 2400/1400/2000 | 2400/1400/2000 | 2400/1500/2300 | 2400/1500/2300 | 2800/1600/2450 | 4300/1600/2600 |
Ünite Ağırlığı | kg | 1200 | 1800 | 2360 | 2460 | 2700 | 3700 | |
Çalışma Ağırlığı | kg | 1380 | 2070 | 2714 | 2829 | 3105 | 4255 |
